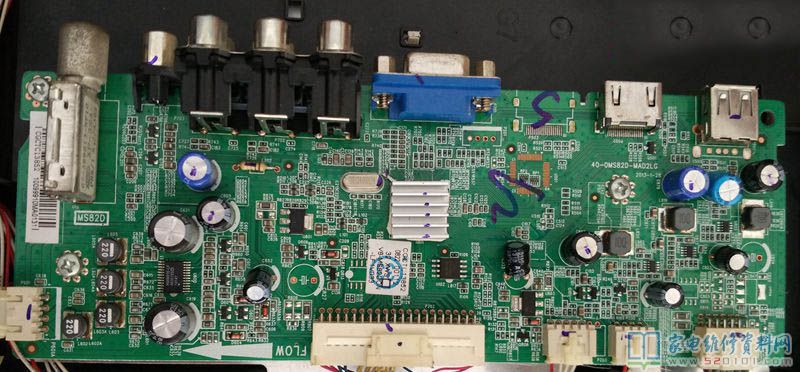

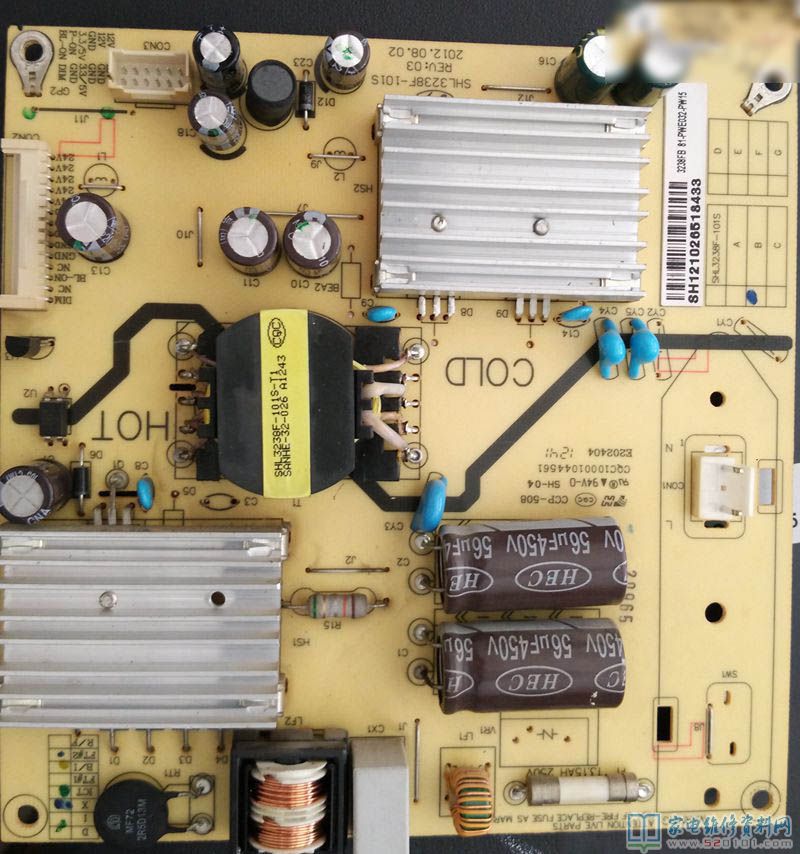

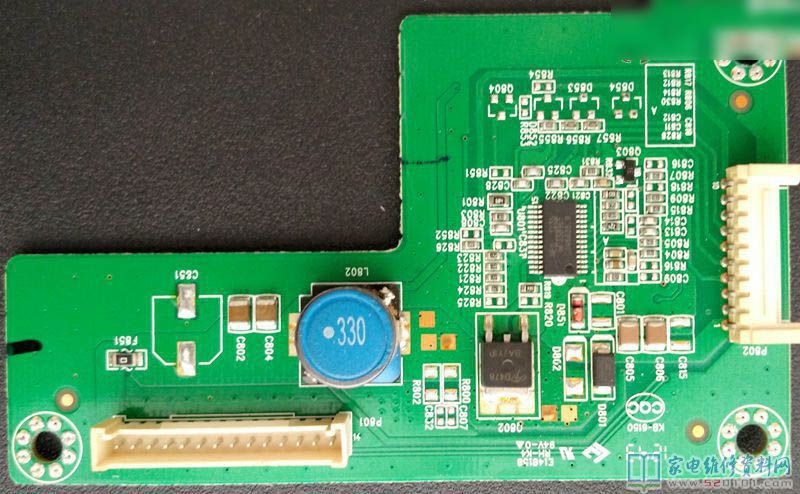

第一开机检查,此机器的电源板板号:SHL3238F-101S 主板板号:主板40-0MS82D-MAD2LG 恒流板型号:40-L32P61-DRD2LG。电源板共输出3.3V/12//24V,其中3.3V是由12V经过DC-DC转换而来提供主板电源,能正常启动时测量各组电压全部正常,而待机后(轻负载)测量各组电压表针居然有规律间歇摆动(时有时无),万用表指针大约1秒左右摆动一次,电源板拆下单独测量输出电压也是间歇摆动,应该是厂商为了降低待机功耗而设计间歇工作。
问题剖析,在正常工作时交流关机CPU记忆在开启状况,交流启动后CPU能在第一时间就发出开机指令,使电源板在电压降低前有足够的时间开启电源,从而输出稳定电压使整机可以正常开启,若是待机状况下二次启动不可能保证在CPU得电后第一时间按待机键,又因为CPU启动有肯定时间,所以按压待机键后CPU还没有来得及发出开机指令这个时候电源电压开始降低CPU又失电停止工作,这个时候假如持续的迅速按压待机键, CPU就大概在得电后第一时间发出开机指令使机器可以正常启动,依据问题剖析假如电源板在待机状况输出电压不抖动电视应该就能正常启动故采取一以下办法修理:
1、在电源板P-ON端子通过1K左右电阻连接到3.3伏电源上使电源板强行启动输出电压立马不抖了,上机测试问题彻底排除。
2、在12V电源与地之间加了一个2K左右的负载电阻输出电压也立马不抖了,上机测试问题也能彻底排除。
以上两种办法都经过多次试验按待机键开机待机很自如,另外假如改变开关电源间歇工作的频率我想也能排除问题,因为电视已经修好就没去进一步研究,以上是个人的修理过程因为技术水平有限难免有不足之处,请指正。
